湿法脱硫熔硫釜系列设备

熔硫釜系列

　　熔硫釜是用于化肥厂、焦化厂对含硫气体用湿法脱硫所产生的硫泡沫进行高 效、连续硫回收的专用设备，它取代了目前国内普遍使用的传统的烙硫釜而集硫泡沫的收藏、硫泡沫中硫的分离、溶融、回收及脱硫液的收集，回收利用于一体，设备紧凑、操作简便、可明显提高生产效率和经济效率，并改善了化肥厂、焦化厂的环境条件，是化肥厂、焦化厂理想的治理硫泡沫环境污染、实现经济效益的设备。整套装置包括硫泡沫贮罐、泡沫泵及熔硫釜，其核心设备为熔硫釜。

规格及工艺参数

山东岱星熔硫釜耗能分析

一、应用

　　甲醇、焦化、煤气、油气、氮肥等行业气体脱硫。

二、概况

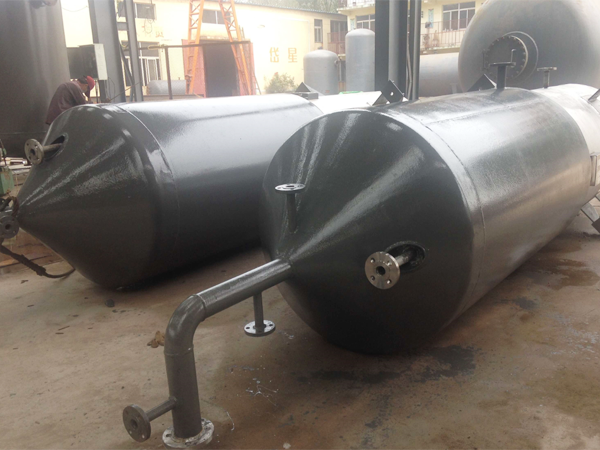

　　DLF型内分式熔硫釜主要由三部分组成：核心内件、不锈钢壳体及夹套，其中核心内件、内壳体都由不锈钢制作，不会产生腐蚀。新颖的内件核心结构设计使硫与溶液快速分离，一步制得硫磺产品。

三、能力

　　回收硫的能力与硫泡沫浓度有关，泡沫中硫的浓度越高，生能越大。但泡沫浓度不能大到影响其流动性。经测量，硫泡沫的浓度在6%左右时，熔硫釜的生产能力如下：

　　型号 NF600 NF80 NF900

　　日产硫量 约1.5T 约2T 约3T

　　年产硫量 约500T 约700T 约900T

四、能耗

1、动力消耗

　　因该工艺与传统的硫回收工艺相比，在设备上只保留了熔硫釜，其动力消耗限于硫泡沫从泡沫槽至熔硫釜的泵的动力的输送能耗

2、蒸气消耗

　　进入釜内的硫泡沫温度一般在40度左右，排出的清液温度60—90度，泡沫中硫的浓度越高，回收一定的硫磺所排出的溶液越少，蒸汽消耗也就越低。经测定，浓度在5%左右时，吨硫磺耗0.4Mpa的饱和蒸汽1.5吨。

3、脱硫液消耗

　　无三废排放，减少了化工物料损耗。和传统的硫回收方法不同，使用连续熔硫釜后节约化工物料在万元至几十万元不等。

五、特点

　　1、处理量弹性大，正常处理硫泡沫3000-5000kg/h。

　　2、工艺简单设备少，一步完成硫的分离和熔硫。

　　3、不用建厂房相对先过滤再熔硫的方法投资省。

　　4、分离温度低，熔硫的有效成份不会被破坏，溶液中含硫低（悬浮硫小于0.8克/升），可循环使用，不会堵脱硫塔，节约脱硫剂。

　　5、操作简单，操作工无需特殊培训、机泵少，一班一人即可。

　　6、蒸气消耗低，吨硫磺消耗蒸气1.7吨左右（根据催化剂不同而不同、硫泡沫含硫6%以上）。

　　7、无三废排放，符合国家环保要求。

六、硫磺质量

　　应用连续熔硫釜物料在釜内处于有序流动，溶液没有相变过程，没有盐渣生成。因此，不会产生像使用传统硫回收方式时的二级硫。硫磺质量符合GB2449—81要求。影响硫磺质量的因素同样是粉尘、碳墨、焦油等杂质。尽管液硫的的比重较一般杂质大，但在釜内硫磺与杂质及与釜壁的界面不可能保持绝 对的稳定，总有一部分杂质随熔融硫排出。建议使用厂重视煤气除尘、除焦油工作，同时建议粉尘、焦油等杂质较多的厂，在硫回收操作上减少放硫次数，使釜内熔融硫保持较高界面，定期排灰，能起到一定效果。但根本的措施应减少杂质的带入。

熔硫釜业绩

青岛昌华集团（莱西化肥厂）

山东瑞达化工集团（滕州化肥厂）

河北省元氏县化肥厂

河北省藁城化肥厂

河北省宁晋化肥厂

山西原平化肥厂

安徽省宿州化肥厂

内蒙古赤峰富龙化工有限公司

潍坊振兴焦化厂

青州化肥厂

胶州化肥厂

青岛天柱化肥分公司

河北平泉化肥厂

山东垦利化肥厂

湖南湘乡碱业有限公司

湖北楚兴化工有限公司

吉林长春大成集团化工分厂

济钢焦化厂

青钢集团兖州焦化厂

薛城焦化厂
